商品の詳細:
お支払配送条件:
|
| アプリケーション: | FTTH FTTB FTTX ネットワーク | リターンロスします。: | SM >60dB MM>30dB |
|---|---|---|---|
| ケーブル長: | 1m またはカスタマイズされる | 挿入損失: | ≤0.7dB |

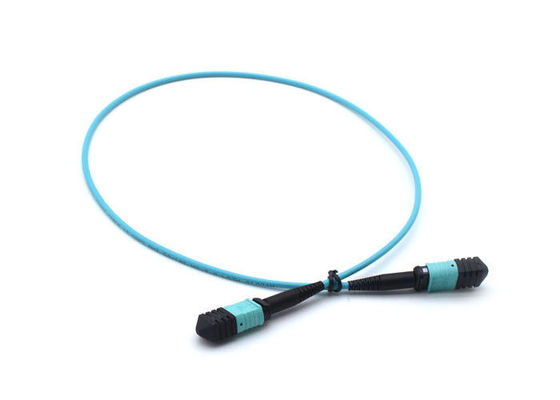

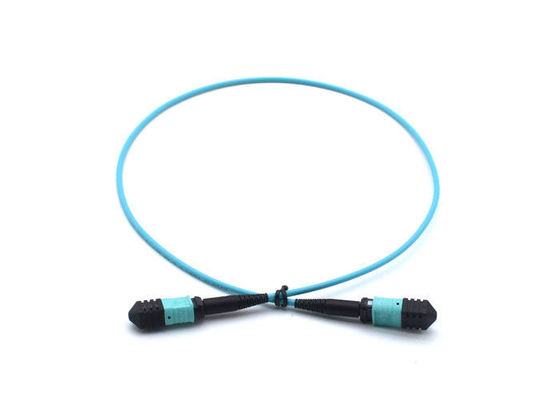

| 名前: | 繊維光学MPOのpatchcord | 動作温度: | -40~75 ℃ |
| ハイライト: | MPO MTP のパッチ・コード,複式アパートの繊維光学のパッチ・コード |
||
1. 特徴:
迎合的なIEC61754-7及びGR-1435-CORE。
テストのために容易な構造をプラグ締めるモジュール設計は取付け、取除き、そして調節します。
通常、単一MTPは/MPOのコネクターは普通12できますまたはより多くの繊維を収容
1U高さの配線スペースは96までLC光学インターフェイス、セクションを収容できます。
セービングのキャビネットおよび棚スペース、容易なケーブル管理
種類の繊維は、利用できる、別の顧客に会うために必要としますケーブルで通信します。
女性男性の選択はできます。を経て接続されるアダプターによって精密な位置を達成して下さい
安定性が高いPinピン位置機能。
光学の必要性を満たすマルチコアのフェルール、小型の、高速および高容量
繊維の通信システムおよび高性能の高密度結合の配線。
未来のネットワーク インフラストラクチャ、拡大縮小が可能な、サポート イーサネットおよび繊維チャネルのため
条件10/100-1Gbps。
2. MPO/MTPのタイプ:
| 男性（Pinと）、女性（Pinなしで） | |
| フェルールのタイプ | 標準的なSM、低損失SM;標準的なMM、低損失MM |
| 繊維の中心 | 4core、8core、12core、24core |
| ハウジング色 | 緑（SM）、ベージュ色（MM）、黄色（低損失SM）、青（OM3 50/125） |
| 磨く方法 | PC、APC |
| ケーブル タイプ | リボン・ケーブル、リボン繊維、3.0mmの小型ケーブル（250um12F、24F）、0.9mmケーブル |
3. MPO/MTPテスト要求
a. Endfaceの要求:
| 400 X | 欠陥の記述 | 量を割り当てて下さい | |
| 繊維（9um、50um、62.5um） | 白の傷 | ≤3um | 限られた |
| 点 | ≤2um | 5 PCS | |
| 欠陥 | / | 割り当てられる | |
| クラッディング （62.5-125um） |
白の傷 | ≤3um | 限られた |
| ≤5um | 1 PCS | ||
| 黒の傷 | ≤3um | 2 PCS | |
| 汚点 | ≤2um | 限られた | |
| ≤5um | 3 PCS | ||
| 欠陥 | ≤2um | 限られたのまわり | |
| ≤15um | 全長は側面の長さ1/4よりより少しです | ||
| プラスチック リング | / | 限られた | |
b. 性能:
| MPO/MTP | SMの標準のフェルール | SMの低損失のフェルール | MMの標準のフェルール | MMの低損失のフェルール | |
| ILの損失 | 典型的 | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| 最高 | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| PCの≥ 40dB | |||||
| 反復性 | ≤0.30dB （500回以上差し込んで下さい） | 0.30dB （1000回以上差し込んで下さい） | |||
| 互換性 | ≤0.30dB （どちらかと一致のコネクター） | ||||
| 引張強さ | ≤0.30dB （最高の張力66N） | ||||
| 衝撃 | ≤0.30dB （10~55Hz） | ||||
| 温度較差 | -40°C | +75°C | ||||
c. 干渉の表示器:
| MPO/MTPのコネクター | 次元3Dテスト |
| 湾曲の半径 | X ≥2000mm、Y ≥50mm |
| 繊維の高さ | 1000~4000 nm |
| Endfaceの角度 | X ±0.3°、Y ±0.3° |
| 中心のすくい | ±300nm |
d. 長さの許容:
| 長さ（M） | 許容 |
| ≤10 | + 10CM |
| 10 |
+ 15CM |
| >30 | + 10% |
4. 適用:
テレコミュニケーション
コンピュータ ネットワーク
CATVネットワーク
活動的な装置終了
